磐熠交换机技术文档
磐熠交换机技术文档
1 登陆交换机
1.1 登录

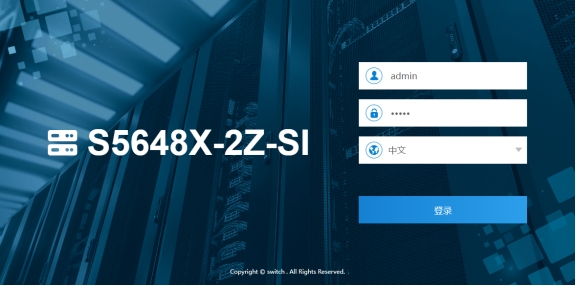

使用web管理设备：
管理口默认IP地址: http://192.168.1.1 （电脑网线直接连接交换机的MGMT口,打开浏览器 输入ip），
vlan默认IP地址: http://192.168.100.100 （电脑线直接连接交换机任意一个口,,打开浏览器 输入ip），
账号：admin,密码：admin
2 固件文件下载
WEB版本
固件版本
下面是各机型交换机和镜像对应关系
| *交换机型号* | *固件版本* |
|---|---|
| 48口2.5G+4口10G+2口40G | S5048-4X2Q-CL-v3.0.21.r1.bin |
| 48口10G+2口100G | S5648X-2Z-SI-v3.0.21.r1.bin |
| 48口10G+8口100G | S5648X-8Z-SI-v3.0.21.r1.bin |
| S5624XH-2Z-SI(双子星) | 运行堆叠版本-不支持云管理 |
3 升级交换机web镜像
3.1 选择文件

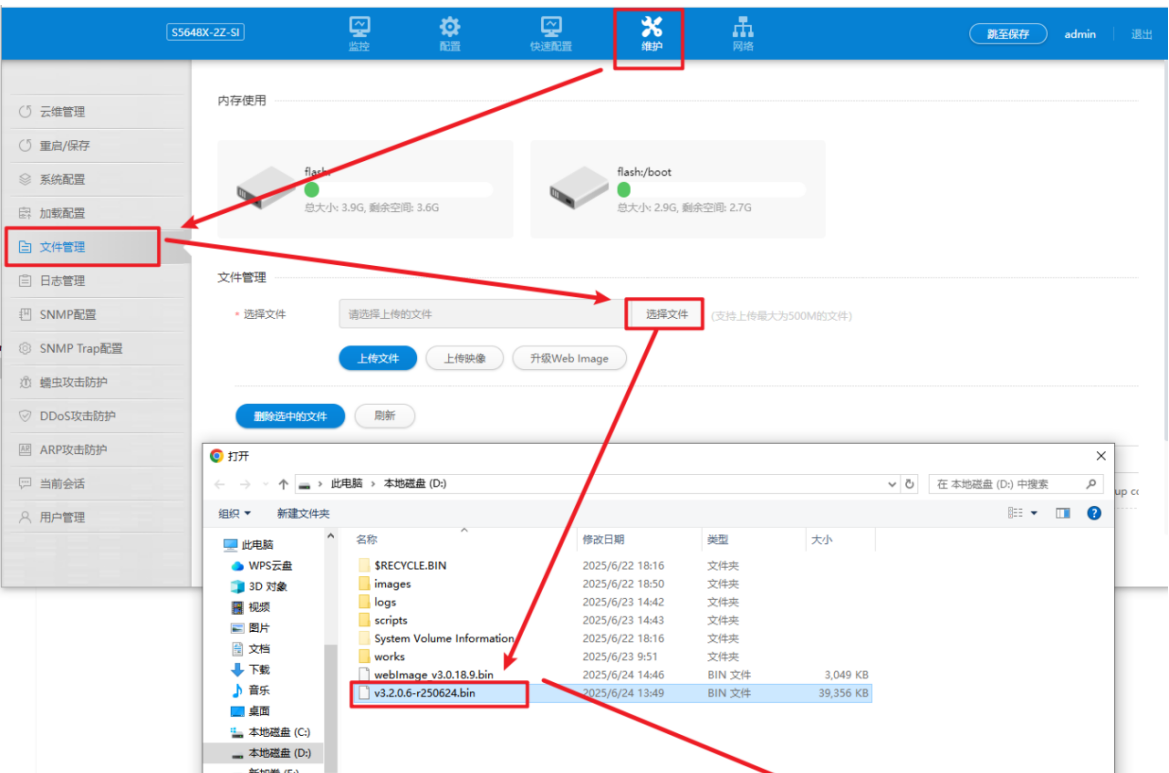

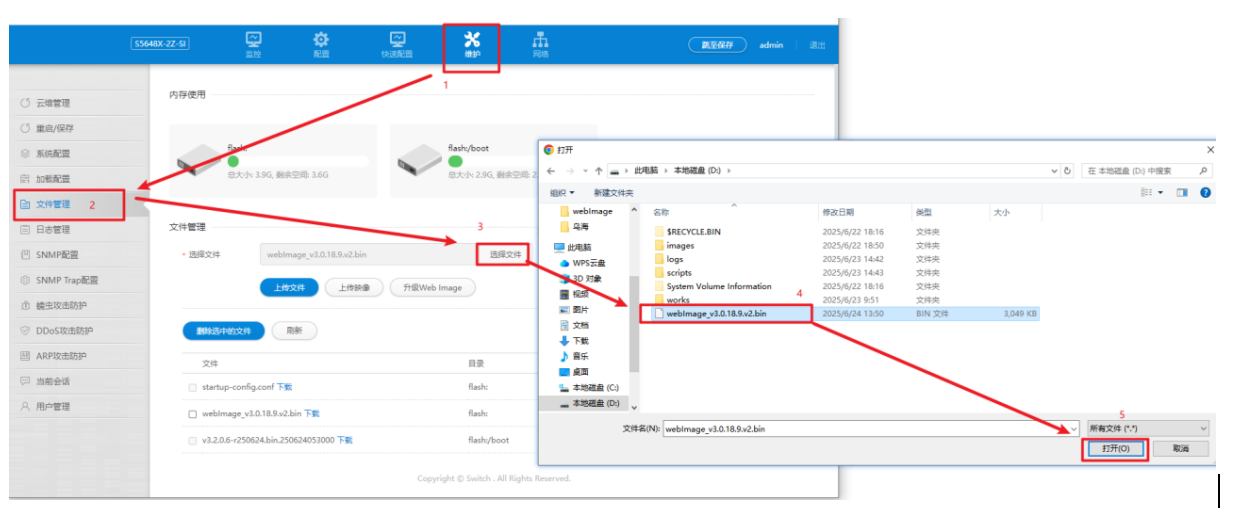

点击【维护】，选择【文件管理】，点击【选择文件】，选中需要升级的文件,点击打开。
3.2 上传web镜像

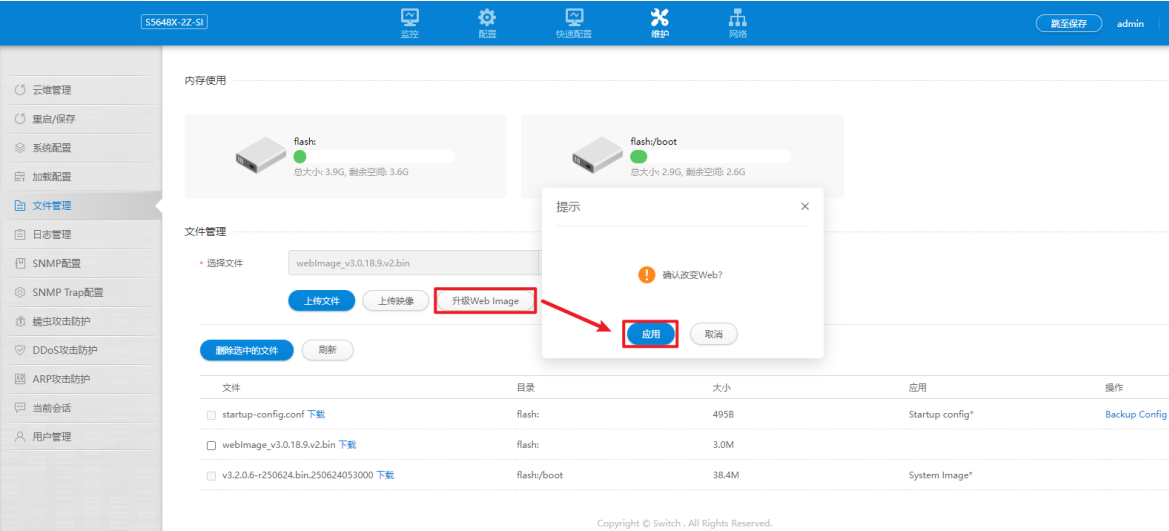

点击【上传Web Image】,在弹出对话框点击【应用】，等待文件上传完成后，自动使用新的web镜像，
上传完新的web镜像，需要点右上角的保存配置。接着清理一下浏览器缓存 或者新打开一个无痕浏览器 再重新登录
4 升级交换机镜像
4.1 选择文件
点击【维护】，选择【文件管理】，点击【选择文件】，选中需要升级的文件,点击打开。
4.2 上传文件

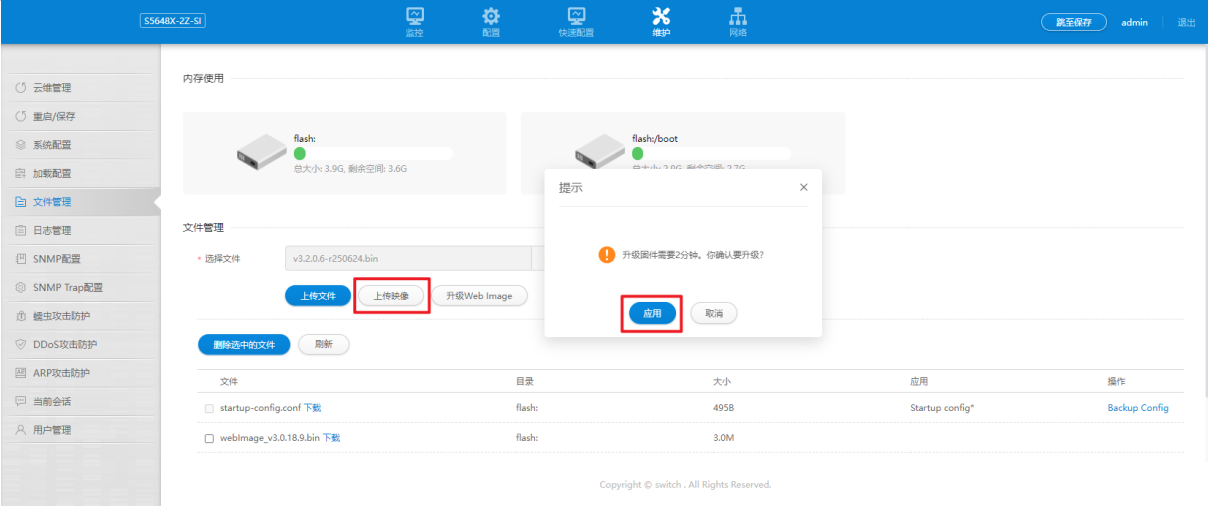

选择需要上传的文件后，点击【上传映像】，在弹出的窗口点击【应用】。有些机器上传可能需要等待5至10分钟左右 请耐心等待
4.3 应用镜像

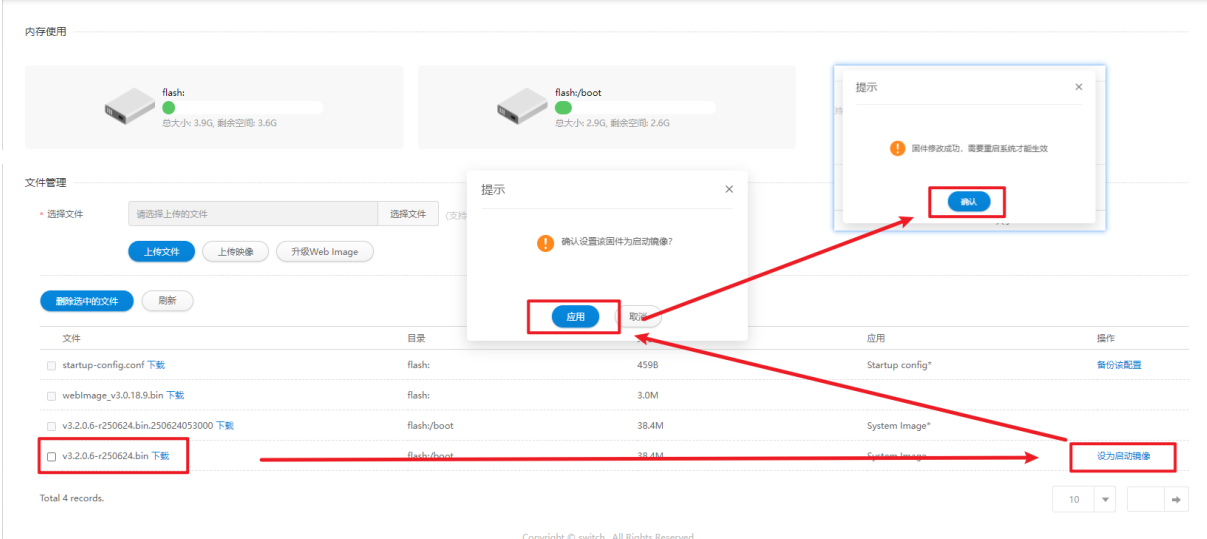

文件上传完成后，在文件管理里面找到刚才上传的文件名，点击文件后面的【Use Image/设为启动镜像】，弹出的对话框点击【应用】，弹出对话框提示需要重启后才能生效，点击【确认】
4.4 重启交换机

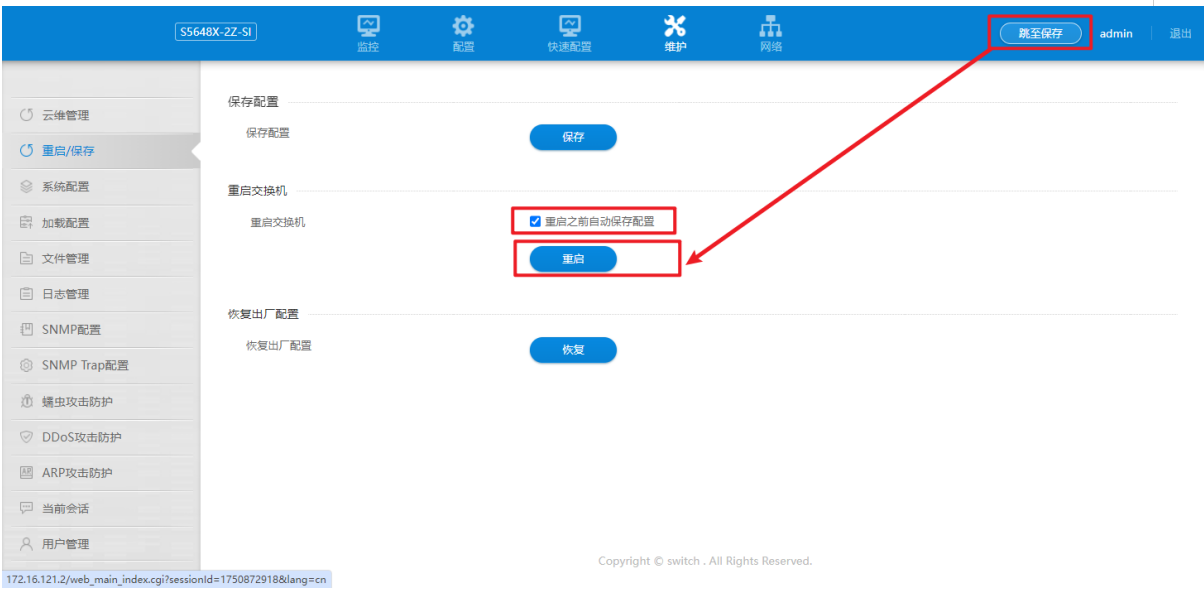

应用新的交换机镜像，需要重启交换机，点击【跳至保存】，确保【重启之前自动保存配置】已勾选，点击【重启】按钮，重启完成后生效。
5 设置交换机IP
5.1 设置VLAN接口静态地址
我们使用vlan1上互联网。需要对vlan1设置一个和客户机同网段的IP，如需要以下信息：
| 1 | 交换机vlan1地址 | 192.168.0.155 |
|---|---|---|
| 2 | 掩码 | 255.255.255.0 |
| 3 | 网关 | 192.168.0.254 |
| 4 | DNS服务器 | 8.8.8.8 |

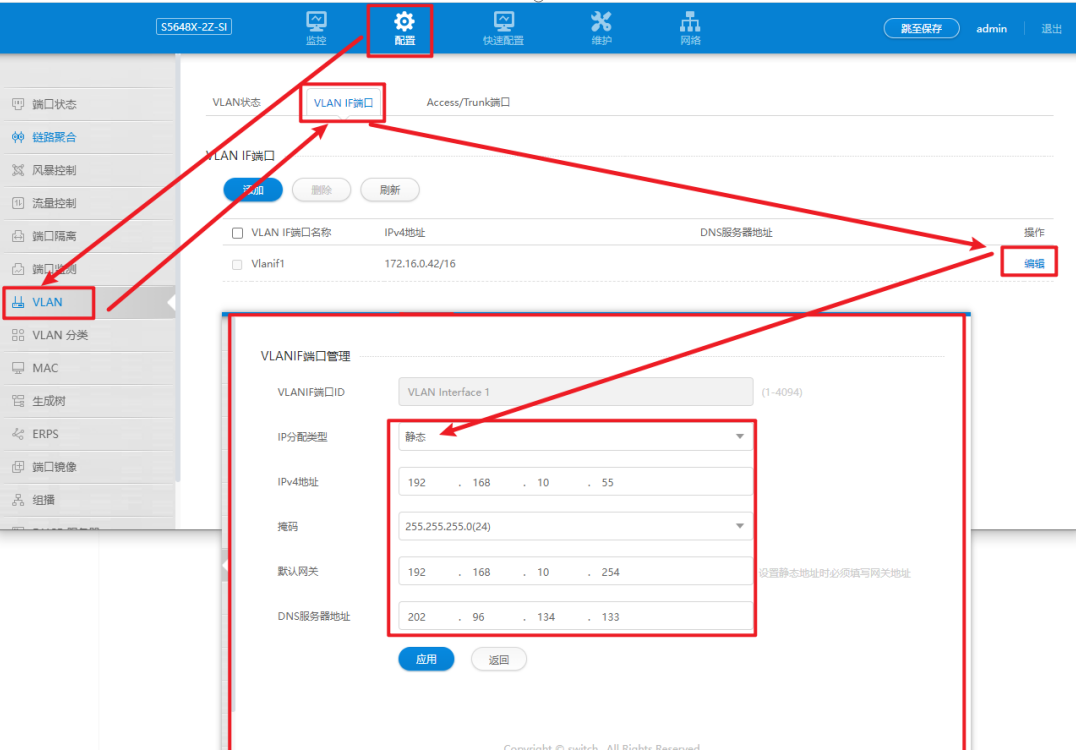

设置步骤：点击【配置】，选择【VLAN】，在【VLANIF接口】中，选中Vlanif1,点击编辑，在打开页面中，选择IP分配类型为【静态】，可以设置vlan1接口的静态地址：
6 解除绑定

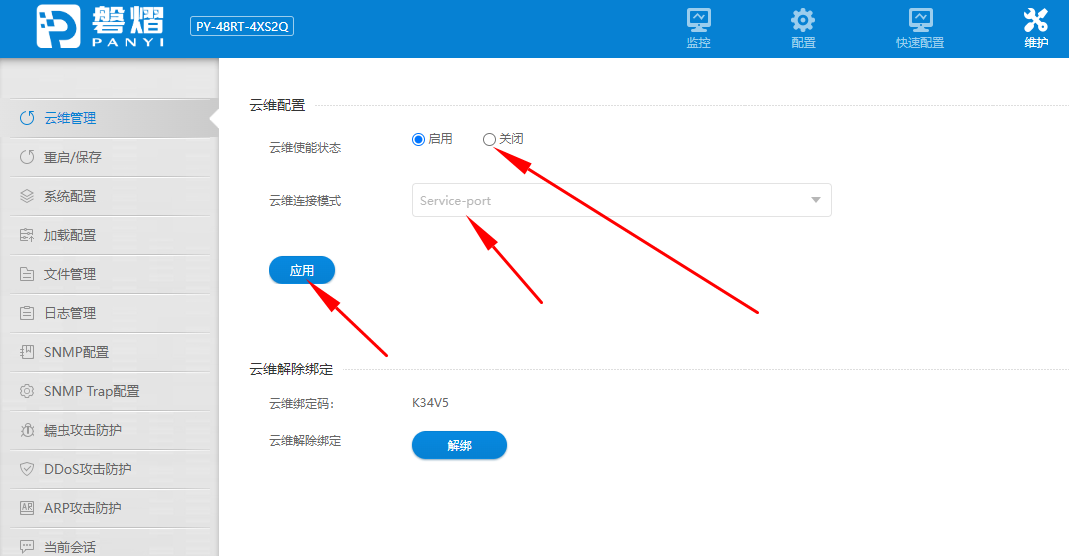

1.进web 点正上方的”维护” —->云维管理–>
2.云维使能状态 点“关闭” 点应用
3.再点 “启用” 点应用
4.点右上角保存配置 （不要选中间的 不然交换机会重启）
5.刷新一下 网页,出来新的 “云维绑定码”
6.到云平台后台 绑定设备
